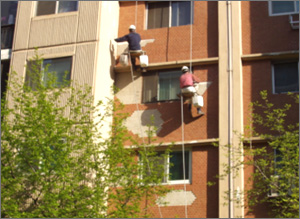

▲ 외벽타일공사 사진

■ 타일종류

● 외장타일
    건물 외부에 사용되는 성분은 점토, 고령토,납석, 토석, 석회석의
    혼합장석, 규석, 백운석, 활석 등이다.
    내장 타일보다 강하고 흡수율이 낮다. 동해에 약하다. 접착력을
    높이기 위해 타일 뒷면에 요철을 만든다.
    석회, 아연, 유약이 거의 사용되고, 내장타일 만큼 아름다움이나
    색조의 안정을 필요로 하지 않으므로 저가의 것을 이용한다.
    유약이 없는 외장타일은 천연점토의 산화철 안료를 이용하고 다른
    안료를 부분적으로 바른다.




● 바닥타일
    내, 외부의 바닥에 사용하며 성분은 외장타일과 거의동일하다.
    바닥에 사용하는 것이므로 타일의 두께가 두껍고 미끄럼방지를 위해 유약을 사용하지 않는 타일이 많다.
    크링커 타일은 외부 바닥용으로 사용된다.
    계단은 미끄럼방지용으로 논슬립 타일이 사용된다. 카보런덤타일은 내마모성이 강하므로 바닥에 많이 이용된다.
    마모계수가 높은 면의 표면은 요철부분이 많은 것을 산정하는 것이 바람직하다.


● 내장타일
    건물 내부에 사용하는 타일로 성분은 점토, 고령토, 납석, 토석, 석회석 등이다.
    흡수율이 높으므로 가수팽창이 일어날 가능성이 높다. 동해에 약하다. 유약처리로 타일 표면이 아름답고 청결하다.
    줄눈폭이 좁고 시공이 어렵다. 타일두께는 3-10m/m이다.


● 모자이크 타일
    평타일의 표면넓이가 90㎠ 이하인 것은 모자이크 타일이라고 한다.
    최고 25mmⅹ25mm 까지의타일이 유닛화하여 출품된다.
    바닥에 사용되며 시공이 용이하다.
    강도가 낮고 두께가 4-8m/m이다. 정사각형, 정사각형과 직사각형의 혼합형, 직사각형, 원형 및 타원형이 있다.
    모두 자기질이다.




■ 타일시공

1. 바탕 준비
  (1) 바탕 평활도
       1) 압착 붙이기 또는 접착 붙이기를 할 경우 바탕면의 평활도가 다음 범위에 들도록 한다.
           벽 바 닥 2.4m당 3㎜ 이내 3m당 3㎜ 이내
       2) 바닥면은 물고임이 없도록 하고, 도면에 명시되지 않은 경우 욕실 및 세탁실의 경우 1/100, 발코니의 경우 1/150의 구배가
           유지되도록 한다.
  (2) 바탕 처리
       1) 타일을 붙이기 전에 바탕의 들뜸, 균열 등을 검사하여 불량부분은 보수하며, 불순물을 제거하고 청소한다.
       2) 여름에 외장타일을 붙일 경우에는 하루 전에 바탕면에 물을 충분히 적셔둔다.



2. 타일 붙이기
  (1) 일반조건
       1) 벽타일 시공은 특기가 없는 경우 압착 붙이기로 한다.
       2) 시공도 작성시 지나치게 작은 크기의 조각타일이 생기지 않도록 줄눈나누기를 하고, 실내부일 경우 입구에서 보아 눈에 잘
           띄는 부위에 온장이 위치하도록 한다.
       3) 벽체 타일이 시공되는 경우 바닥 타일은 벽체 타일을 먼저 붙인 후 시공한다.
       4) 균열이 생기기 쉬운 부분은 신축줄눈 설치방안에 대하여 승인을 받아 시공한다.
       5) 배수구, 급수전 주위 및 모서리는 타일나누기에 따라 미리 마름장(자르기, 구멍 뚫기)을 하여 보기 좋게 시공한다.
       6) 타일의 박리 및 백화현상이 발생하지 않도록 시공하고 보양한다.

  (2) 도자기질 타일 붙이기
       1) 벽 타일 붙이기
          ① 압착 붙이기
              a. 붙임 모르타르의 두께는 원칙적으로 타일두께의 1/2 이상으로 하고 5∼7㎜ 정도를 표준으로 하여 붙임 바탕에 바르고
                  자막대로 눌러 표면을 고른다.
              b. 타일의 1회 붙임 면적은 모르타르의 경화속도 및 작업성을 고려하여 1.2㎡ 정도로 하고, 붙임 시간은 15분 이내를
                  원칙으로 하되 30분을 초과하지 않아야 한다.
              c. 타일은 한 장씩 붙이고 나무망치 등으로 충분히 두들겨 타일이 붙임 모르타르 안에 박혀 줄눈부위에 모르타르가
                  타일두께의 1/3 이상 올라 오도록 한다.
          ② 접착 붙이기
              a. 콘크리트 붙임 바탕 면은 여름에는 7일 이상, 기타 계절에는 14일 이상 충분히 건조시킨다.
              b. 바탕이 고르지 않을 때에는 접착제에 적절한 충진제를 혼합하여 바탕면이 평활도가 허용범위 내에 들도록 고른다.
              c. 접착제의 1회 바름 면적은 2㎡ 이하로 하여 접착제를 흙손으로 눌러 바른다.
              d. 접착제의 표면 접착성 또는 경화 정도를 보아 타일을 붙이며, 붙인 후에 적절한 환기를 한다.

       2) 바닥 타일 붙이기
          ① 붙임 모르타르의 1회 깔기 면적은 6∼8㎡로 한다.
          ② 타일의 붙임 면적이 클 때는 규준타일을 먼저 붙이고 이에 따라 붙여 나간다.

       3) 치장 줄 눈
          ① 타일을 붙인 후 3시간이 경과한 다음 줄눈파기를 하여 줄눈부분을 청소하며, 24시간 경과한 후 붙임 모르타르의
              경화정도를 보아 치장줄눈을 하되, 작업 직전에 줄눈 바탕에 물을 뿌려 습윤케 한다.
          ② 치장줄눈 나비가 5㎜ 이상일 때에는 고무 흙손으로 충분히 눌러 빈틈이 생기지 않게 하며, 2회로 나누어 줄눈을 채운다.
          ③ 개구부나 바탕 모르타르에 신축줄눈을 두었을 때에는 실링재로 빈틈이 생기지 않도록 채운다.
          ④ 유기질 접착제를 사용할 때에는 승인된 제조업체의 제품자료에 따른다.
  (3) 인조대리석 타일 붙이기
       1) 시공 전 부착력을 저하시킬 수 있는 이 물질을 제거한다.
       2) 물과 SBR라텍스를 3:1로 배합한 유상액을 시공면에 프라임 처리한다.
       3) 시멘트와 모래를 1:3으로 배합한 모르타르를 시공면에 30㎜ 정도의 두께로 골고루 뿌리고 레벨링한다.
       4) 시멘트 풀(SBR라텍스 + 시멘트 풀 + 물)을 모르타르 위에 뿌리고 대리석을 올려놓고 고무망치로 수평을 잡으며 설치한다.
       5) 젖은 스펀지 등으로 조심스럽게 대리석 표면에 묻은 모르타르 등의 이물질을 닦아낸다.
       6) 2∼3일 지난 후 줄눈처리한다. 줄눈처리는 모르타르용 SBR라텍스를 첨가한다.

  (4) 천연석 타일 붙이기
       1) 천연석 타일 붙임은 압착공법으로 한다.
       2) 천연석 타일시공시 두 면 중에서 거친면이 모르타르 접착면으로 하고, 평활한 면이 상부에 오도록 하여 전체 바닥면이
           평활하도록 한다.
       3) 천연석 타일줄눈은 백색시멘트로 시공하며, 줄눈크기는 감독원의 승인을 득한다.
  (5) 클링커 타일 붙이기
       1) 마감면에서 2mm정도 높게 여유를 두어 된 비빔한 붙임 모르터를 평평하게 깔며, 필요에 따라 물매를 잡는다.
       2) 바닥 모르터는 바르는 1회의 면적은 6-8㎡를 표준으로 한다. 타일을 붙일 때는 타일에 시멘트풀을 3mm 정도 발라 붙이고
           가볍게 두들겨 평평하게 한다.
       3) 신축줄눈에 대하여 도면에 명시되어 있지 않을때 옥상의 난간벽 주위나 소정의 위치에는 담당원의 지시에 따라
           신축줄눈을 두되, 방수누름 콘크리트면에서 타일붙임면까지 완전히 절연된 신축줄눈을 둔다.
       4) 겨울철 공사시에 있어서는 시공면을 보호하고 동해 또는 급격한 온도 변화에 의한 손상을 피하도록 기온이2℃ 이하
           일때에는 임시로 가설 난방 보온 등에 의해 시공부분을 보양하여야 한다.
       5) 타일을 붙인 후 7일간은 진동이나 보행을 금한다.
       6) 줄눈을 넣은 후 또는 경화불량의 경우가 있거나 24시간 이내에 비가 올 염려가 있는경우에는 폴리에틸렌 필림등으로 차단
           보양 한다.



3. 현장 품질관리
   (1) 시공중 검사
   하루 작업이 끝난 후 눈높이 이상부분과 무릎이하 부분의 타일을 임의로 떼어 타일의 뒷발에 붙임 몰탈이 충분히 채워졌는지를
   확인하여 탈락이나 백화등을 방지 하여야 한다.
   (2) 두들김 검사
   붙임 모르타르가 경화된 후 검사봉으로 타일면을 두드려 보아 들뜸, 균열 등이 발견된 부위는 줄눈부위를  잘라내어 다시 붙인다.
   (3) 접착력 시험
   1) 시험할 타일은 먼저 줄눈부분을 바탕면까지 절단하여 주위의 타일과 분리시킨다.
   2) 시험할 타일은 부속장치(Attachment)의 크기로 하되,그이상은 180×60㎜ 크기로 바탕면까지 절단한다.
   3) 시험은 타일 시공 후 4주 이상 경과 후에 시행한다.
   4) 시험결과 타일의 접착강도가 4㎏f/㎠ 이상이어야 한다.



4. 보양 및 청소
   (1) 보 양
       1) 타일을 붙인 후 도자기질 및 인조대리석 타일은 3일간, 천연석 타일은 7일간 진동이나 보행을 금한다.
           다만, 부득이한 경우에는 승인을 받아 보행판을 깔고 보행할 수 있다.
       2) 타일을 붙인 후 24시간 이내에 비가 올 염려가 있는 경우 빗물로 인해 피해가 발생할 수 있는 부위는 폴리에틸렌 필름
           등으로 차단 보양한다.

   (2) 청 소
       1) 도자기질 및 천연석 타일
           ① 치장줄눈 작업이 완료된 후 타일면에 붙은 모르타르, 시멘트풀등 불결한 것을 제거하고 손이나 헝겊 또는 스펀지
               등으로 물을 축여 타일면을 깨끗이 씻어낸 다음 마른 헝겊으로 닦아낸다.
           ② 공업용 염산 30배 용액을 사용하였을 때에는 물로 산분을 완전히 씻어낸다.
           ③ 접착제를 사용하여 타일을 붙였을 때에는 승인된 제조업자의 제품자료에 따라 용제로 깨끗이 청소한다.

   (3) 인조석 타일
        중성세제로 바닥을 청소하고 깨끗한 물로 린스하여 바닥을 건조시킨 후 액상왁스를 고르게 바르고 물로 적신 걸레나
        폴리셔 기계로 광택을 낸다.


■ 타일시공방법

- 몰탈시공
   가장 기본적인 방법으로써 시멘트+모래를 혼합하여 시공. 작업 한계가많음. 주로 신축현장이나 바닥에 주로사용되는 시공법임.
- 압착시공
   좀더 발전된 시공법으로 타일전용 시멘트로 시공.
   아주견고한 시공법으로 타일붙일 부위에 타일시공에 적합하게 미장을 한후에 시공.
   단 미장의 면을 얼마나 깨끗이하느냐에 따라 타일시공이 깨끗해지냐 아니냐가 판가름 됨.

- 본드시공
   특수시공시 사용 합판위,타일위,대리석위등등 위2가지 시공이 어려울 때 사용.
   단 시공부위에 따라 경험이많은 기공의 판단에따라 타 물질과 배합하여 시공하여야함

- 혼합시공
   위3가지 시공법을 상태에 따라 맞게 적용하며 시공 수리공사에 많이 사용됨. 단 비능율적임.


■ 타일 시공 후 현상

1. 백화현상
   1) 백화의 정의 : 백화는 시멘트 중의 가용성분을 용해해서 생긴 용액의 경화체의 표면건조와 함께 수분이 증발함에 따라
       용해성분이 표면에 석출된 백색물질 및 이물질이 공기중의 탄산가스등과 반응하여 표면에 침전된 물질을 말한다.

  ◎ 백화의 종류
      → 1차 백화 : 시멘트 제품 중에서 시공 후 제품 표면에 가용성분이 석출하는 현상. (자기질 타일에서는 생성되지 않는다.)
      → 2차 백화 : 타일을 시공할 때 2차수(비.양생수)가 시멘트몰탈에 침투하여 흘러내린 후 건조함에 따라 백색결정이 석출하는
                         현상으로 특히, 동계 저온일 때나 우기 시공시 다량 발생.
   2) 백화의 성분 백화의 성분은 생성장소, 계절, 콘크리트 등의 재령, 치밀도, 첨가물 등의 영향을 받으며 동일성분을 나타내는
       것은 아니지만 시멘트나 골재중의 가용성 알카리와 시멘트가 물과 반응하여 생긴 석회화합물의 탄산염과 황산염이 주성분을
       이루고 있다.
   3) 백화의 종류
      - 타일줄눈의 백화
      - 치장벽돌 자체의 백화
      - 치장벽돌 줄눈의 백화
      - 콘크리트, 미장몰탈의 백화
   4) 백화발생의 조건
      - 저온, 다습
      - 적당한 바람
      - 시멘트 제품의 짧은 재령
   5) 백화발생의 원인
      - 타일의 뒷면에 물이 스며들면 물은 시멘트 속의 석회를 녹여 수산화석회로 변하여 줄눈 부위에서 외부로 스며 나온다.
         이것이 공기중의 탄산가스와 만나면 석회석으로 되어 타일 면을 희게 오염시킨다.
         이 현상을 백화라고 하며, 종류동굴에서 종류석이 되는것과 같은 작용으로 석고가 되는 경우가 있다. 그리고 다공질의
         무유타일이나, 유면에 실금이 많이 생긴 타일을 사용했을 때에는 줄눈 부위에서 스며 나오는 백화와는 달리 전면이
         흰막으로 덮이는 경우도 있다.
         이것은 산(물에 염산을 30:1로 희석) 세척을 하면 일시적으로는 제거할 수 있으나 시일이 경과 하면 다시 발생하므로 시공할
         때에 백화가 나오지 않도록 유의하여야 한다. 즉, 타일과 건물의 몸체 사이에 물이 침입하지 않도록 물 차단을 완전히 하고,
         타일과 몸체사이에 공간이 없도록 붙임용 몰탈을 충분히 바르며, 특히 떠붙임 공법에 있어서는 더욱 백화 위험이 많으므로
         주의하여야 한다. 또한, 줄눈 채우기가 완전하지 못하면 백화의 원인이 되므로 외장은 특히 세심하게 줄눈을 다져 넣어야
         하며, 생시멘트를 뿌리는 것도 백화를 방지하는 요점이다.
         그 외에도 전면이 백색으로 변하는 다공질의 무유 타일이나 유면에 금이 많은 다공질의 시유타일은 빗물과 접촉하는 외장에
         사용하는 것을 피하는 것이 좋다.
   6) 백화의 방지 대책
      - 타일과 바탕면의 공극이 생기지 않도록 한다.
      - 몰탈 자체의 공극을 최소한으로 한다.
      - 몰탈반죽을 충분히 해줌으로써 시멘트가 몰려서 백화발생의 원인이 되지 않도록 한다.
      - 타일시공시 주요부위 마무리 공사를 충실하게 하여 물이 침투되지 않게 한다.
      - 줄눈을 충분하고 확실하게 충진한다.
      - 동계 저온일 때와 음지 등에서는 시공에 세심한 주의를 하여야 한다.
      - 우천시에는 빗물의 침투를 방지하기 위하여 시공면을 물막이 등으로 보호하여야 한다.


2. 타일의 박리
   * 타일의 박리원인 및 대책
      ◆ 발생 및 대책
          ▣ 타일바탕의 흡수성 미고려시 타일은 물을 흡수하여 소폭 습윤팽창 한 뒤 건조수축 되는 경향이 있음.
              바탕과 타일의 흡수성이 서로 달라서 계면에 건조과정에서 생기는 수축과 팽창의 함수변화에 복합응력 으로 접착력
              감소
          ▣ 타일의 흡수성을 최대한 고려하여 시공 - 타일 선정시 참고
          ▣ 바탕(구조체) 신축현상
          ▣ 신축의 최소화 - 바탕고르기 이후 충분히 건조된 후 시공
          ▣ 붙임 몰탈의 수축에 따라 응력의 한계가 접착강도를 넘을 때
          ▣ 붙임 몰탈의 접착강도를 높여준다.
              - 양질의 재료사용
              - 표준 배합비 유지
              - 접착제 혼화
          ▣ 적절한 Open time 미 준수시
              - 붙임몰탈 후 타일 붙이기까지 시간이 너무 길면 프라스틱한 상태로 건조되어 접착력 약화
          ▣ 적절한 Open time 이내 시공 - 적은 면적식 시공
          ▣ 두들김 부족으로 타일의 들뜸
          ▣ 두들김 강화로 타일의 발이 깊이 묻히도록 시공
          ▣ 불안정한 줄눈처리 및 생략시
          ▣ 줄눈은 반드시 시공하고 줄눈제는 표준품을 사용
          ▣ 물침투가 용이한 모서리 부분이 취약
          ▣ 창틀 모서리 부분은 가급적 Conner Tile을 사용
          ▣ 타일색상에 따라 일조에 의한 신축의 반복
          ▣ 일조량에 영향이 적은 밝은톤의 타일 사용
